ساچمه مخصوص بال اسکرو چیست؟ راهنمای انتخاب و تعویض ساچمه بال اسکرو
ساچمه مخصوص بال اسکرو یکی از مهم‌ترین اجزای بال اسکرو در دستگاه‌های CNC
و سیستم‌های حرکتی دقیق است. این ساچمه‌ها وظیفه انتقال حرکت بین مهره و شفت بال اسکرو را
بر عهده دارند و به دلیل تماس مستقیم و حرکت مداوم، باید از دقت ابعادی، سختی و کیفیت سطح
بسیار بالایی برخوردار باشند.
برخلاف ساچمه‌های معمولی، ساچمه مورد استفاده در بال اسکرو باید با ابعاد و کلاس دقت مشخصی
انتخاب شود. حتی اختلاف بسیار جزئی در قطر ساچمه‌ها می‌تواند روی
لقی، پیش‌بار (Preload)، دقت حرکت و عمر مفید بال اسکرو تأثیر بگذارد.
در این مقاله از اطلس CNC بررسی می‌کنیم که ساچمه بال اسکرو چیست،
چه تفاوتی با ساچمه‌های معمولی دارد، چه زمانی نیاز به تعویض دارد و برای انتخاب
ساچمه مناسب بال اسکرو باید به چه نکاتی توجه کرد.
ساچمه مخصوص بال اسکرو چیست؟

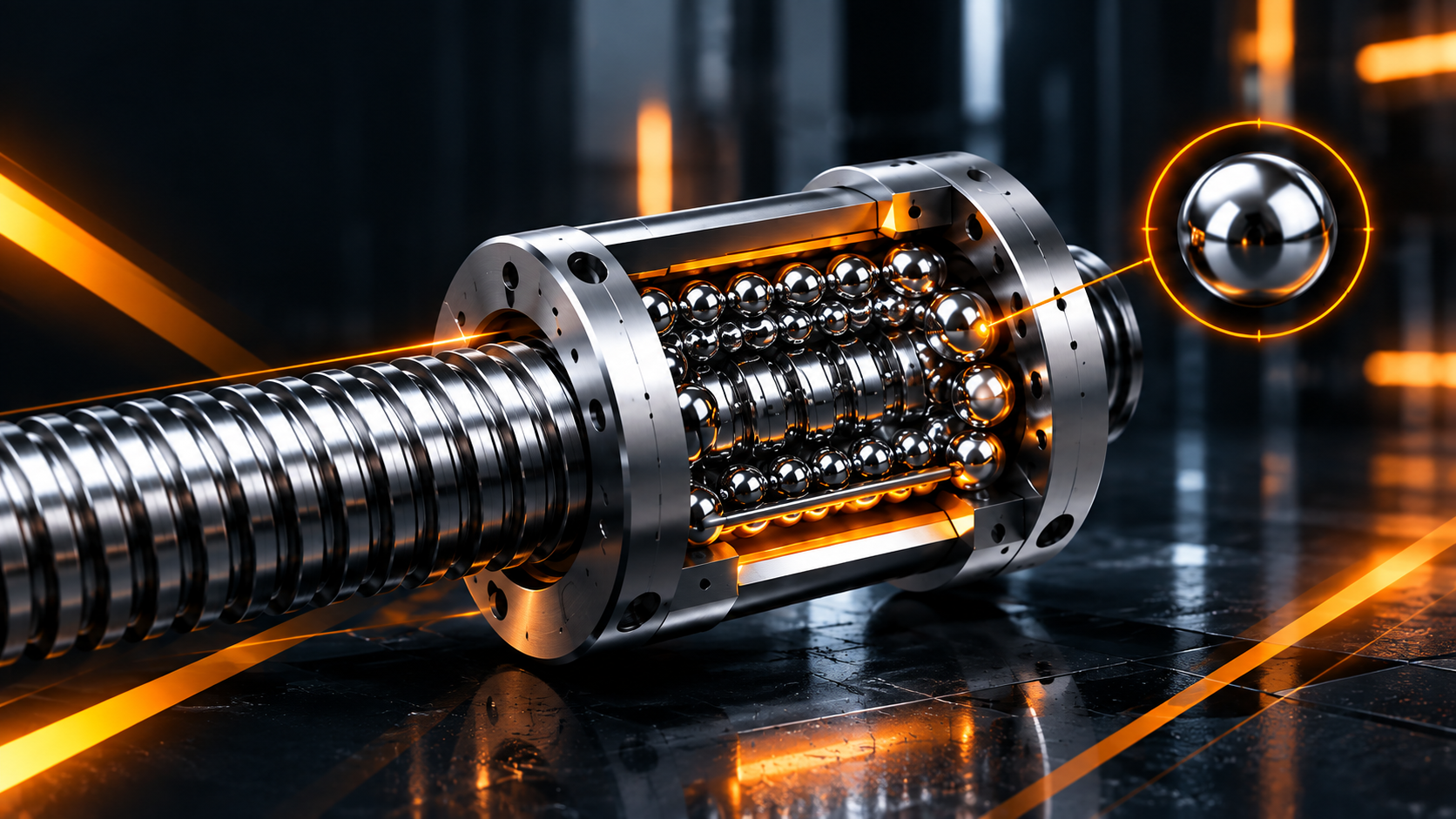

بال اسکرو یا Ball Screw یک سیستم انتقال حرکت دقیق است که از یک شفت
رزوه‌دار، مهره بال اسکرو و مجموعه‌ای از ساچمه‌های فلزی تشکیل می‌شود.
ساچمه‌ها بین شیارهای شفت و مهره قرار می‌گیرند و با حرکت مجموعه، به صورت غلتشی در مسیر
مخصوص خود حرکت می‌کنند. همین حرکت غلتشی باعث می‌شود اصطکاک نسبت به سیستم‌های لغزشی
کاهش پیدا کرده و بازده و دقت سیستم افزایش پیدا کند.

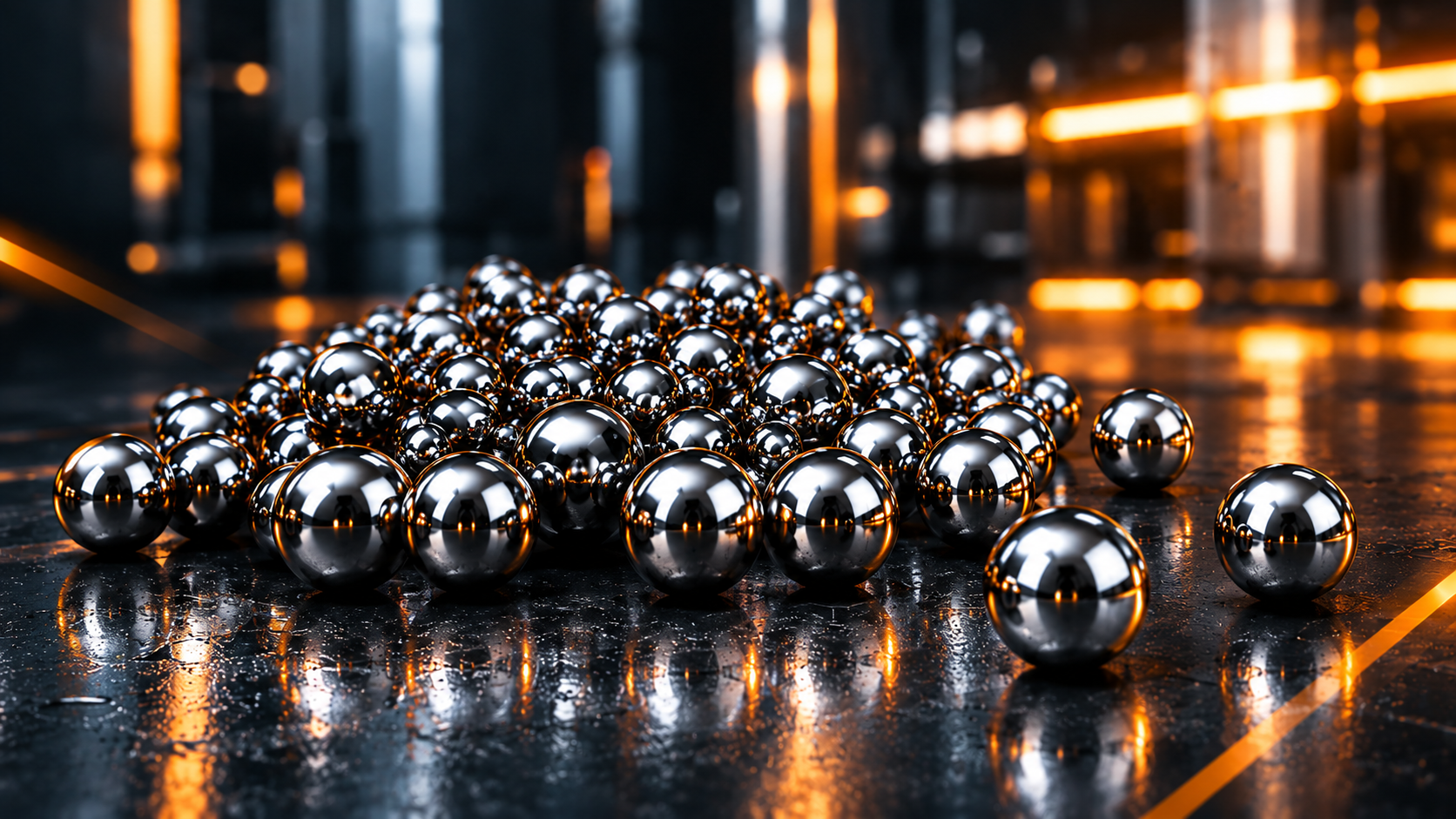

ساچمه مخصوص بال اسکرو معمولاً از فولاد سخت‌کاری‌شده با کیفیت بالا ساخته می‌شود و باید
از نظر قطر، گردی، سختی و کیفیت سطح دارای مشخصات دقیق باشد.
چرا ساچمه بال اسکرو باید دقت بسیار بالایی داشته باشد؟
بال اسکرو در دستگاه‌های CNC وظیفه تبدیل حرکت چرخشی موتور به حرکت خطی دقیق را دارد.
بنابراین هرگونه تغییر در ابعاد ساچمه‌ها می‌تواند باعث تغییر در نحوه تماس ساچمه با
شیارهای مهره و شفت شود.
استفاده از ساچمه نامناسب ممکن است باعث ایجاد مشکلاتی مانند افزایش لقی، صدای غیرعادی،
لرزش، کاهش دقت محور و کاهش عمر مهره بال اسکرو شود.
- افزایش دقت حرکت خطی
- کاهش لقی سیستم
- حرکت نرم‌تر محور CNC
- کاهش اصطکاک
- کاهش لرزش و صدای مکانیکی
- افزایش عمر مهره و شفت بال اسکرو
- حفظ دقت موقعیت‌یابی دستگاه
تفاوت ساچمه بال اسکرو با ساچمه معمولی
شاید در نگاه اول تمام ساچمه‌های فلزی مشابه به نظر برسند، اما ساچمه‌ای که برای
بال اسکرو استفاده می‌شود باید مشخصات بسیار دقیق‌تری داشته باشد.
| ویژگی | ساچمه معمولی | ساچمه مخصوص بال اسکرو |
|---|---|---|
| دقت قطر | معمولی | بسیار بالا |
| گردی | استاندارد عمومی | دقت بسیار بالا |
| کیفیت سطح | معمولی | صاف و دقیق |
| سختی | بسته به کاربرد | متناسب با کاربرد بال اسکرو |
| تلرانس ابعادی | عمومی | بسیار کنترل‌شده |
| کاربرد | کاربردهای عمومی | CNC و سیستم‌های حرکتی دقیق |
ساچمه بال اسکرو از چه جنسی ساخته می‌شود؟
جنس ساچمه یکی از عوامل مهم در عملکرد بال اسکرو است. در بسیاری از سیستم‌های بال اسکرو
صنعتی از فولادهای مخصوص بلبرینگ استفاده می‌شود که پس از عملیات حرارتی به سختی و
مقاومت سایشی مناسب می‌رسند.
سطح ساچمه نیز باید بسیار صاف و دقیق باشد؛ زیرا ساچمه‌ها به صورت مداوم در مسیر
داخلی مهره و شفت حرکت می‌کنند.
در کاربردهای خاص ممکن است از مواد و پوشش‌های متفاوت نیز استفاده شود، اما انتخاب
جنس ساچمه باید مطابق مشخصات سازنده بال اسکرو انجام شود.
اهمیت قطر ساچمه در بال اسکرو
یکی از مهم‌ترین مشخصات هنگام خرید ساچمه مخصوص بال اسکرو، قطر دقیق آن است.
قطر ساچمه به طور مستقیم روی میزان تماس بین ساچمه، مهره و شفت تأثیر می‌گذارد.
به همین دلیل نمی‌توان صرفاً با اندازه‌گیری تقریبی ساچمه قدیمی، یک ساچمه جدید با
قطر مشابه خریداری کرد.
در بسیاری از سیستم‌های دقیق، ساچمه‌ها به صورت گروه‌بندی‌شده و با اختلاف قطر بسیار کم
انتخاب می‌شوند تا شرایط تماس و پیش‌بار موردنظر سازنده ایجاد شود.
Preload در بال اسکرو چیست؟
Preload یا پیش‌بار نیرویی است که برای کاهش لقی بین ساچمه‌ها و مسیر
غلتش اعمال می‌شود. این موضوع در بال اسکروهای دقیق CNC اهمیت زیادی دارد.
اگر پیش‌بار بیش از حد باشد، اصطکاک و گشتاور موردنیاز افزایش پیدا می‌کند و ممکن است
تولید حرارت بیشتر شود. از طرف دیگر، پیش‌بار کم می‌تواند باعث افزایش لقی و کاهش دقت
حرکت شود.
بنابراین انتخاب قطر صحیح ساچمه و نحوه تنظیم مجموعه باید بر اساس طراحی و مشخصات
فنی بال اسکرو انجام شود.
برای بررسی سایر قطعات مورد استفاده در دستگاه‌های CNC،
محصولات و قطعات CNC اطلس
را مشاهده کنید.
چه زمانی ساچمه بال اسکرو نیاز به تعویض دارد؟
ساچمه‌ها به دلیل تماس مداوم با مسیرهای غلتش، در طول زمان ممکن است دچار سایش شوند.
در صورتی که شرایط روانکاری نامناسب باشد، آلودگی وارد سیستم شود یا بال اسکرو تحت
بار بیش از حد قرار بگیرد، سرعت فرسایش نیز افزایش پیدا می‌کند.
برخی نشانه‌هایی که می‌توانند بیانگر وجود مشکل در مجموعه ساچمه و بال اسکرو باشند عبارت‌اند از:
- افزایش لقی محور
- صدای غیرعادی هنگام حرکت
- حرکت ناصاف یا تکه‌تکه محور
- کاهش دقت موقعیت‌یابی
- افزایش لرزش
- افزایش گشتاور موردنیاز موتور
- وجود آثار سایش روی مسیر حرکت
- کاهش دقت دستگاه در طول زمان
آیا می‌توان فقط ساچمه‌های بال اسکرو را تعویض کرد؟
در برخی شرایط امکان تعویض ساچمه‌ها و بازسازی مهره بال اسکرو وجود دارد؛ اما این کار
یک فرآیند کاملاً تخصصی است و انتخاب تصادفی ساچمه جدید توصیه نمی‌شود.
در هنگام بازسازی باید مواردی مانند وضعیت شیارهای مهره و شفت، قطر ساچمه‌ها،
کلاس دقت، نحوه برگشت ساچمه‌ها و میزان Preload بررسی شود.
اگر مسیرهای غلتش یا خود مهره و شفت دچار آسیب جدی شده باشند، صرفاً تعویض ساچمه
ممکن است مشکل را برطرف نکند.
راهنمای انتخاب ساچمه مناسب بال اسکرو
برای انتخاب ساچمه مخصوص بال اسکرو CNC باید چند مشخصه مهم بررسی شود.
مهم‌ترین موارد عبارت‌اند از:
| مشخصه | اهمیت |
|---|---|
| قطر ساچمه | مهم‌ترین عامل برای ایجاد تماس صحیح با مسیر غلتش |
| دقت ابعادی | تأثیر مستقیم روی دقت و Preload |
| گردی ساچمه | برای حرکت نرم و یکنواخت اهمیت دارد |
| سختی | روی مقاومت سایشی و عمر کاری اثر می‌گذارد |
| جنس | باید با طراحی بال اسکرو سازگار باشد |
| کلاس دقت | برای کاربردهای دقیق CNC اهمیت زیادی دارد |
| تعداد ساچمه‌ها | باید متناسب با طراحی مهره باشد |
| Preload | برای کنترل لقی و افزایش صلبیت مجموعه |
چرا استفاده از ساچمه نامناسب می‌تواند به بال اسکرو آسیب بزند؟
استفاده از ساچمه‌ای که قطر یا مشخصات آن با طراحی بال اسکرو مطابقت ندارد،
می‌تواند شرایط تماس بین ساچمه و شیار را تغییر دهد.
این مسئله ممکن است باعث افزایش اصطکاک، ایجاد فشار نامناسب روی مسیرهای غلتش،
افزایش حرارت و در نهایت کاهش عمر مهره و شفت شود.
به همین دلیل، خرید ساچمه صرفاً بر اساس ظاهر یا اندازه تقریبی آن تصمیم مناسبی نیست
و بهتر است مشخصات فنی بال اسکرو یا کد قطعه بررسی شود.
ساچمه بال اسکرو مناسب دستگاه CNC
در دستگاه‌های CNC، دقت حرکت محور اهمیت بسیار زیادی دارد. بال اسکرو باید بتواند
حرکت موتور را با کمترین خطا به حرکت خطی تبدیل کند.
به همین دلیل در زمان تعویض ساچمه‌های بال اسکرو، توجه به مشخصات اصلی مجموعه ضروری است.
در صورتی که بال اسکرو دارای کد یا مشخصات مشخصی باشد، بهتر است ساچمه جایگزین
بر اساس همان مشخصات انتخاب شود.
نکات مهم هنگام خرید ساچمه مخصوص بال اسکرو
- قطر دقیق ساچمه موردنیاز را مشخص کنید.
- کلاس دقت ساچمه را بررسی کنید.
- جنس و سختی مناسب را انتخاب کنید.
- مدل و مشخصات مهره بال اسکرو را بررسی کنید.
- میزان Preload موردنیاز را در نظر بگیرید.
- وضعیت شفت و مسیرهای غلتش را بررسی کنید.
- از ساچمه‌های با کیفیت سطح و گردی مناسب استفاده کنید.
- تعداد ساچمه‌ها را مطابق طراحی مهره تعیین کنید.
تفاوت تعویض ساچمه و تعویض کامل بال اسکرو
در صورتی که شفت و مهره بال اسکرو سالم باشند و مشکل اصلی مربوط به فرسودگی یا
انتخاب نادرست ساچمه‌ها باشد، بازسازی مجموعه می‌تواند یک گزینه مناسب باشد.
اما اگر شیارهای شفت یا مهره دچار خوردگی، پیتینگ یا آسیب جدی شده باشند،
تعویض تنها ساچمه‌ها ممکن است نتیجه مطلوبی ایجاد نکند.
| وضعیت | راهکار احتمالی |
|---|---|
| ساچمه‌ها فرسوده و مسیرها سالم | بررسی امکان تعویض ساچمه |
| لقی جزئی مجموعه | بررسی ساچمه، Preload و وضعیت مهره |
| آسیب جدی به شیارها | بررسی تعویض یا بازسازی تخصصی مجموعه |
| صدای شدید و لرزش | بررسی کامل بال اسکرو و سیستم حرکتی |
سؤالات متداول درباره ساچمه مخصوص بال اسکرو
ساچمه بال اسکرو چه تفاوتی با ساچمه بلبرینگ دارد؟
هر دو می‌توانند از فولادهای سخت و دقیق ساخته شوند، اما مشخصات ساچمه باید متناسب
با کاربرد آن باشد. ساچمه بال اسکرو از نظر قطر، دقت و شرایط تماس باید با طراحی
مهره و شفت بال اسکرو سازگار باشد.
آیا هر ساچمه‌ای با همان قطر برای بال اسکرو مناسب است؟
خیر. قطر تنها یکی از مشخصات مهم است و دقت ابعادی، گردی، جنس، سختی و شرایط
Preload نیز باید در نظر گرفته شوند.
آیا تعویض ساچمه باعث از بین رفتن لقی بال اسکرو می‌شود؟
اگر علت لقی مربوط به فرسودگی ساچمه‌ها باشد، بازسازی صحیح می‌تواند عملکرد
مجموعه را بهبود دهد؛ اما اگر شیارهای مهره یا شفت نیز فرسوده باشند،
تنها تعویض ساچمه کافی نخواهد بود.
چگونه قطر ساچمه مناسب بال اسکرو را مشخص کنیم؟
بهترین روش، بررسی مشخصات فنی سازنده، کد دقیق بال اسکرو یا انجام اندازه‌گیری
تخصصی مجموعه است. اندازه‌گیری تقریبی ساچمه قدیمی به تنهایی همیشه قابل اعتماد نیست.
جمع‌بندی
ساچمه مخصوص بال اسکرو قطعه‌ای کوچک اما بسیار مهم در عملکرد
سیستم‌های حرکتی دقیق CNC است. کیفیت، قطر، گردی، سختی و دقت ساچمه‌ها می‌تواند
روی لقی، صلبیت، نرمی حرکت و عمر بال اسکرو تأثیر مستقیم داشته باشد.
هنگام تعویض ساچمه، نباید تنها به اندازه ظاهری آن توجه کرد. مشخصات مهره،
شفت، Preload، کلاس دقت و شرایط کاری دستگاه باید در کنار یکدیگر بررسی شوند.
اگر برای تعمیر یا بازسازی سیستم حرکتی دستگاه خود به
ساچمه دقیق بال اسکرو نیاز دارید، انتخاب قطعه مناسب می‌تواند
از هزینه‌های اضافی و آسیب به مجموعه جلوگیری کند.
برای انتخاب ساچمه مناسب بال اسکرو نیاز به راهنمایی دارید؟
اگر کد بال اسکرو، مدل مهره یا مشخصات ساچمه موردنیاز خود را دارید،
می‌توانید اطلاعات آن را برای بررسی دقیق‌تر در اختیار کارشناسان
اطلس CNC قرار دهید.
